校園電視臺錄播系統的組成及功能

系統的組成

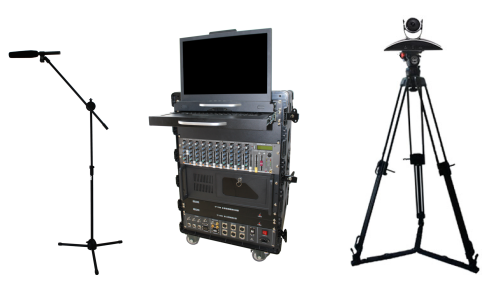

校園電視臺錄播系統具有架構簡單，移動靈活，適用環境廣泛等特點。校園電視臺錄播系統由 1-3 臺高清攝像機，1-6 組強指向采訪話筒，及1臺移動式導播車組成。通過校園電視臺錄播系統可在短時間內輕松完成錄播環境的搭建工作，不僅能夠滿足校園電視臺內的節目錄制、還可以滿足常態課、精品課、微課的錄制工作。

通常情況下主講人員采用2臺或3臺高清攝像機，用于全景和特寫的拍攝。校園電視臺錄播系統播放 PPT的計算機信號采用VGA或DVI信號直接采集方式，不使用攝像機直接拍攝電視或投影屏幕的方式。

校園電視臺錄播系統可同時完成，3路高清攝像機信號，1路高清課件計算機信號， 6組采訪話筒的混音信號，1路高清導播合成信號的采集、壓縮、錄制等工作。

系統在進行錄像的同時，可通過網絡將現場導播畫面進行實時直播，直播包括視頻直播與網絡直播2種形式，2 種直播可同時進行也可單獨開啟。其中視頻直播主要用于大屏顯示設備上觀看，如 LDE大屏或投影機等設備。網絡直播主要用于PC或PAD 以及手機上觀看，網絡直播可實現跨平臺觀看，客戶端用戶不需要安裝任何軟件，即可在 Windows、Android、IOS 等設備上進行觀看。

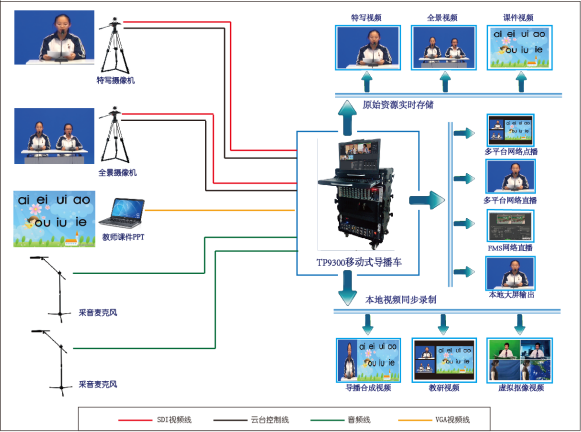

校園電視臺錄播系統結構拓撲圖：

錄播軟件的主要功能介紹

集成度高：

校園電視臺錄播系統可在一套設備上實現導播合成錄像、原始資源錄像、導播畫面控制、攝像機云臺方向變焦控制、網絡直播、網絡點播、添加片頭片尾、添加字幕臺標、及虛擬摳像等功能。

系統操作界面如下圖：

校園電視臺錄播系統導播合成錄像可同時錄制1920*1080 及1280*720分辨率的 2組視頻信號，1080的視頻主要用于刻錄光盤及視頻備份， 720的視頻主要用于網絡直播或點播。

校園電視臺錄播系統原始資源錄像可同時進行4路實時視頻信號的錄制，可為后期深度編輯提供原始素材。

編碼標準：視頻編碼：H.264；音頻編碼：AAC

校園電視臺錄播系統錄像格式：MP4（通用格式）、 ASF格式、 FLV格式、MPEG2-TS(廣電標準格式 ) 、 WMV 格式可選。

校園電視臺錄播系統錄像質量： 分辨率：支持1920*1080 、1280*720 可選，碼率：支持2m-32m可選。

校園電視臺錄播系統錄像控制：支持本地、網絡、及無線設備控制，可實現一鍵啟動、暫停、停止節目的錄制；暫停后重新恢復錄制時，不產生新文件。

多背景虛擬摳像功能，可同時對實時視頻信號與原有視頻文件進行摳像操作，并支持藍色，綠色，及紅色三種顏色背景摳像。并具有前景視頻位置分別調整及放大等功能。

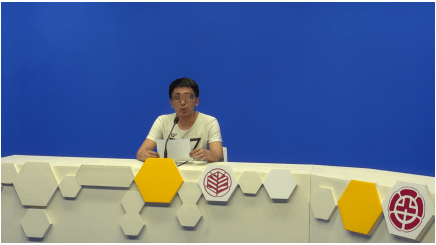

摳像前畫面：

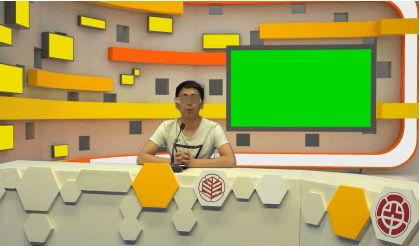

摳像后畫面：

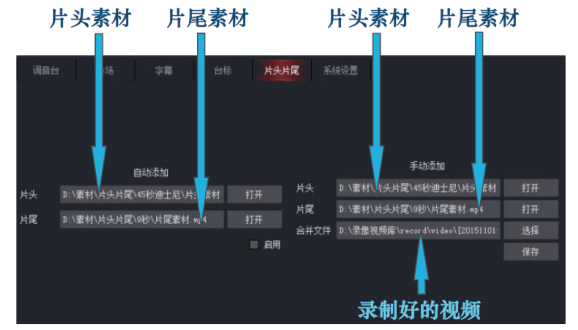

校園電視臺錄播系統添加片頭/片尾功能，支持手動或自動添加片頭、片尾 ,支持圖片格式和視頻格式。

校園電視臺錄播系統自動添加：預先選擇好片頭片尾文件，當視頻錄制結束后自動合成片頭片尾文件到錄制視頻，并成為一個視頻文件。

校園電視臺錄播系統手動添加：可對之前錄制好的視頻文件，添加片頭片尾并合成為一個視頻文件。

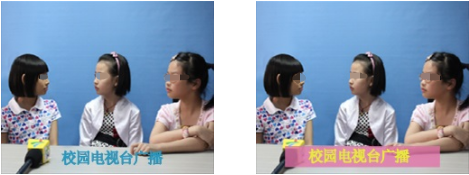

字幕功能：支持在錄像的同時插入字幕功能，可對字幕的大小、字體、顏色等內容進行實時編輯，也可導入預先編輯好的TXT字幕文件。

校園電視臺錄播系統添加臺標功能，進行錄制的同時可將預先編輯好的臺標文件導入到錄播軟件內，并對臺標圖片進行大小及方位的調整，軟件可支持 4組臺標同時顯示，并且支持透明底臺標。

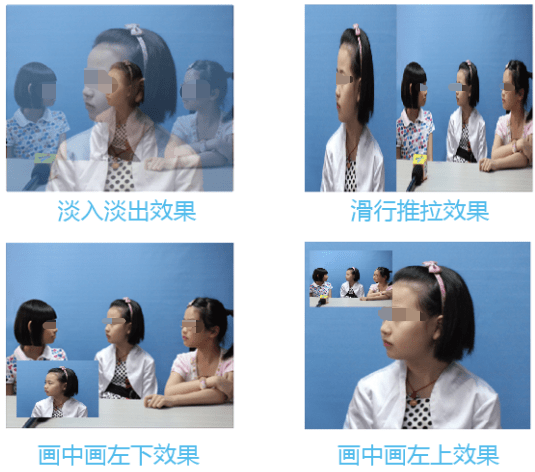

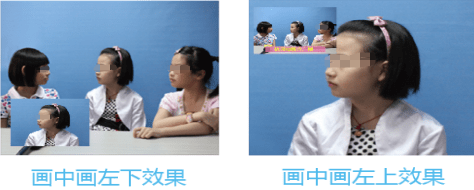

導播切換功能，支持支持12種轉場特效及4種畫中畫 組合方式。

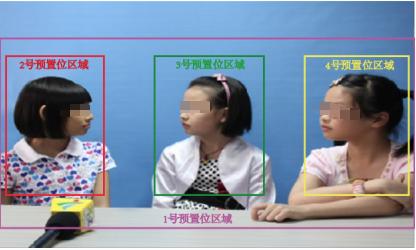

校園電視臺錄播系統預置位控制功能，一般采用4組預置位，即可將全部區域覆蓋完整。錄像過程中通過點擊軟件界面上的預置位按鈕，即可實現快速調整攝像機到指定位置，不必通過上下左右鍵純手動調節方向及變焦功能。

支持視頻源：

校園電視臺錄播系統支持高清HD-SDI視頻、 1080P、 1080I、720P、高清HDMI 、 DVI 、VGA視頻源、高清及標清媒體文件、圖片、網絡IP 視頻流等視頻源采集。

多種形式及用途的畫面并接功能：

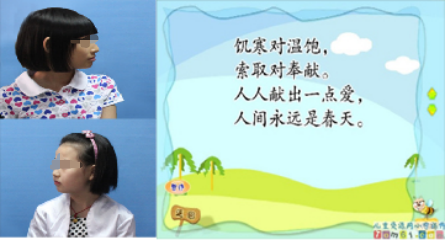

校園電視臺錄播系統支持主持人A、主持人 B、主持人演講稿畫面任意位置的三屏并接畫面，形成三流三畫面視頻模式。主要用于后期使用。

校園電視臺演播室環境建設

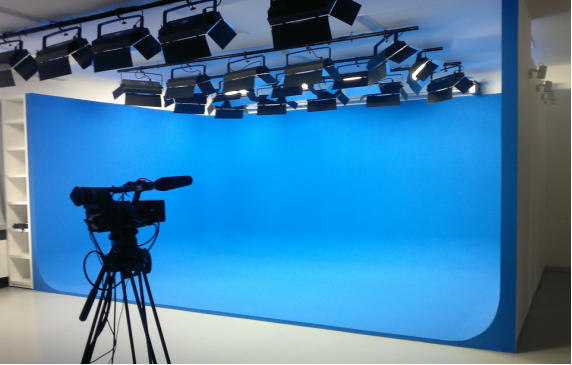

校園電視臺錄播系統燈光系統：燈光系統的布置在整個校園電視臺中是至關重要的，通常情況下需要根據藍箱的大小及位置，選擇燈光的數量與位置。燈光布置要均勻亮度要適度，重要的地方在于被拍攝人員站到藍箱任何區域內，都不應該產生陰影效果。即：人員在藍箱內時，不能看到明顯的人的影子。

校園電視臺錄播系統藍箱建設：為了保證錄制過程中摳像的效果，藍箱內部整體色調要均勻，不能有色差、暗影，反光點。
